1. THÔNG TIN KỸ THUẬT

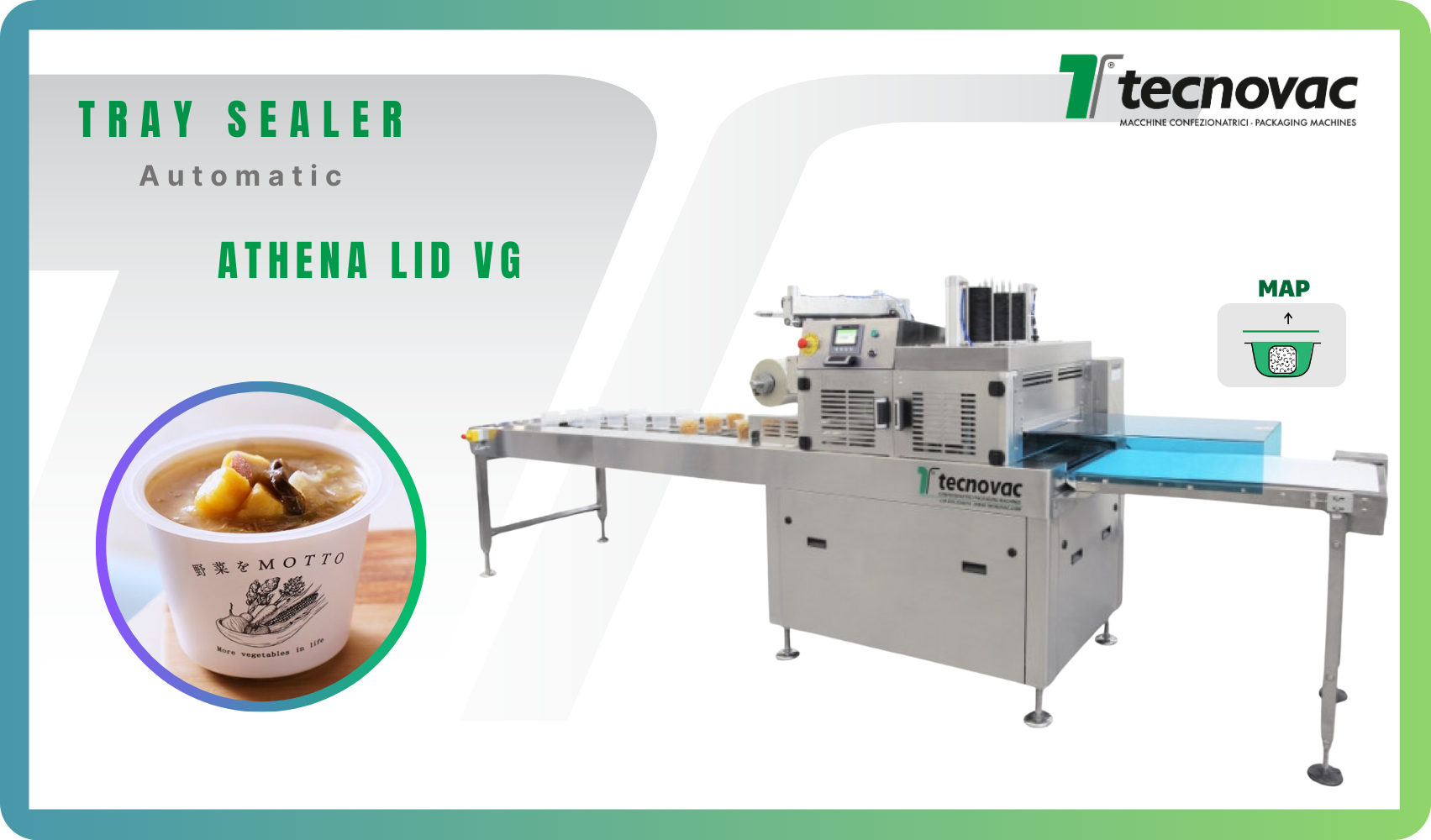

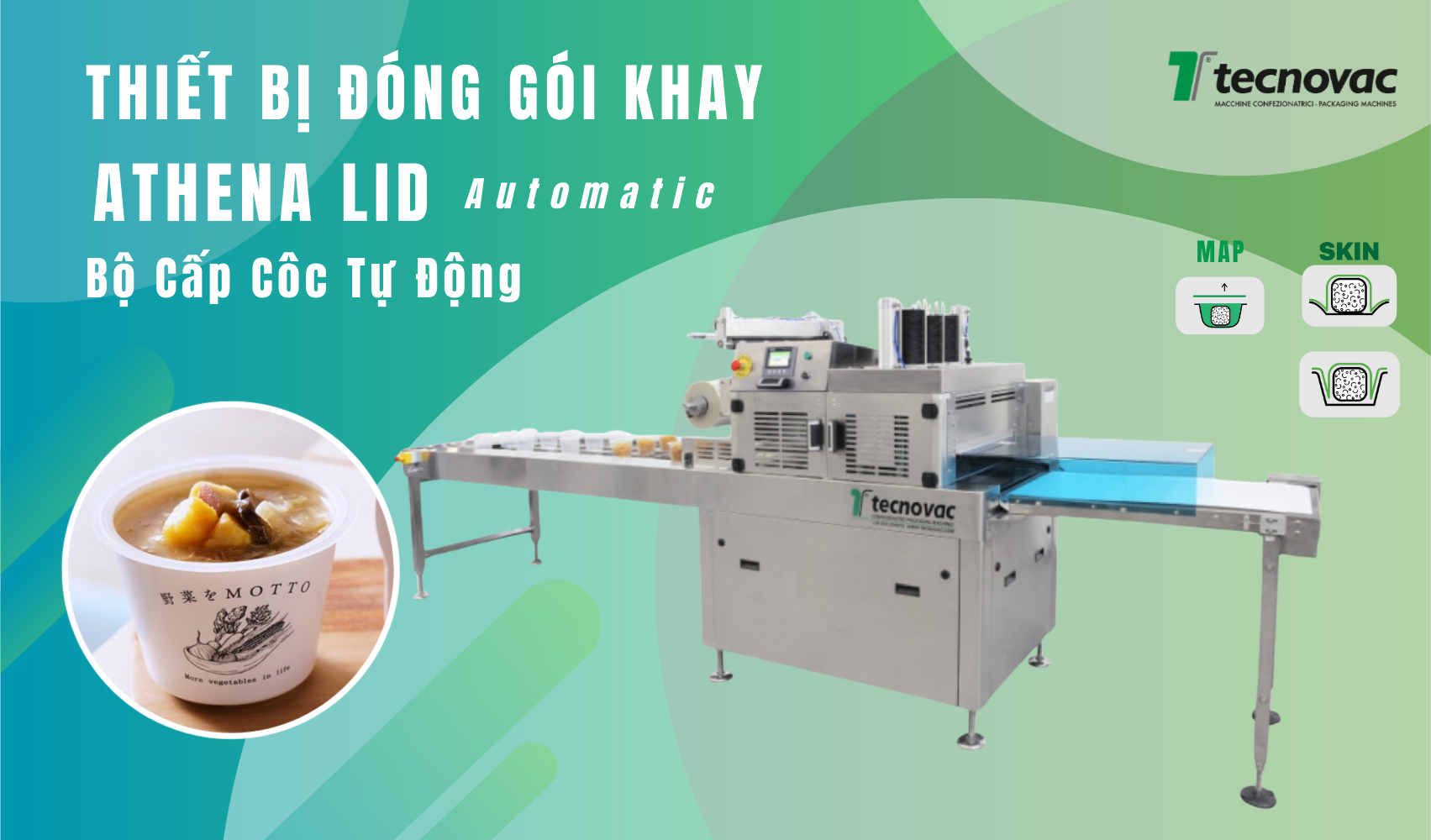

Máy dán khay Athena Lid là một máy hoàn toàn tự động, mạnh mẽ và đáng tin cậy, được chế tạo hoàn toàn bằng thép không gỉ và có hai khoang chứa có thể chứa hai khuôn giống hệt nhau hoặc hai khuôn khác nhau. Các khoang đóng gói được vận hành bởi PLC. Hai hệ thống thu/xả cuộn được tự động hóa nhờ các trục lăn tích hợp và được điều khiển bằng động cơ, do đó đảm bảo độ chính xác cao trong việc định tâm màng phim. Chiều dài của màng phim cần tháo cuộn có thể được cài đặt trong PLC để giảm thiểu lượng màng nhựa thừa. PLC Siemens cho phép lưu trữ tới 10 chương trình để hàn kín các khay với các điều kiện đóng gói khác nhau (có hoặc không có ứng dụng công nghệ khí cải tiến MAP. Hệ thống chẩn đoán và cảnh báo cho phép kiểm tra nhanh chóng và chính xác các chức năng của máy.

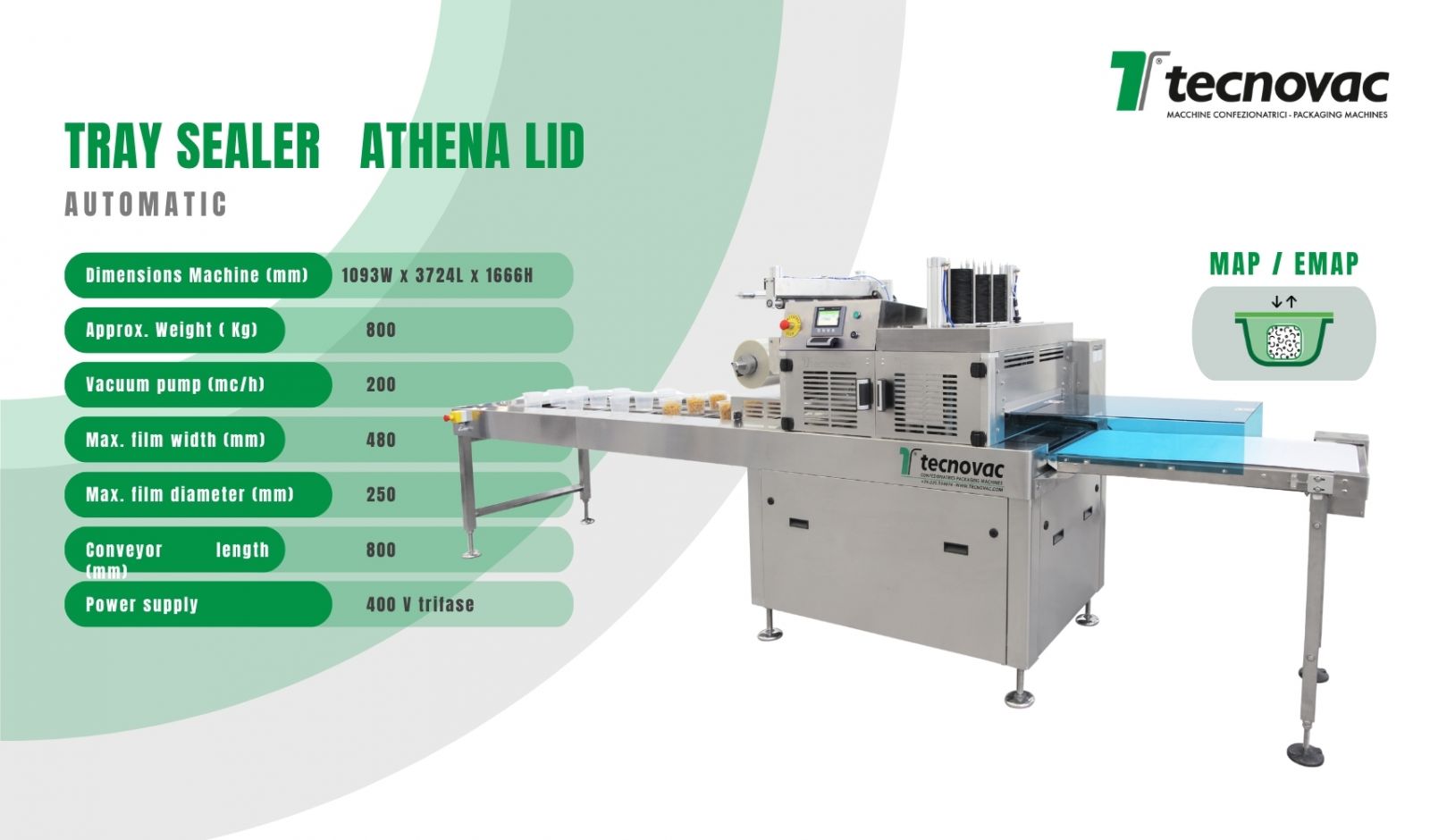

Máy dán khay Athena Lid  với bơm chân không tiêu chuẩn Busch 200 m3/h (bên ngoài), bao gồm:

• Khung máy bằng thép không gỉ AISI 304 lớn được thiết kế theo các yêu cầu vệ sinh của

quy định CE

• Hai hệ thống thu cuộn và xả cuộn màng độc lập

• Dễ dàng vệ sinh và bảo trì nhờ khung máy mở

• Tấm bảo vệ bằng thép không gỉ với công tắc an toàn tuân thủ các quy định hiện hành

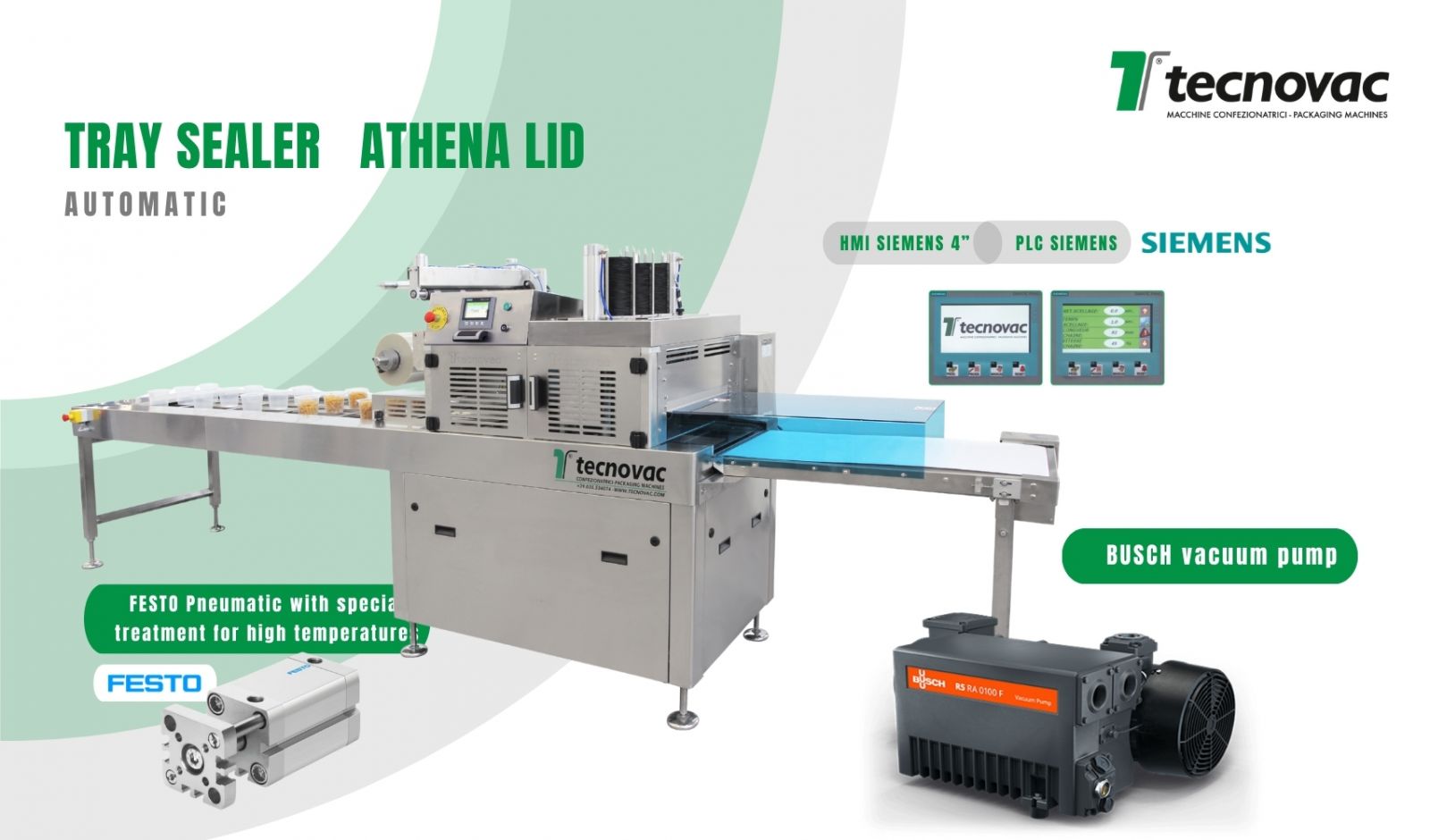

• PLC Siemens và màn hình cảm ứng HMI Siemens 7 inch

• Hệ thống khí nén đôi Festo để nâng khoang đóng gói kép

• Băng tải khu vực nạp liệu dài 800mm với các thanh dẫn hướng có thể điều chỉnh

• Tủ điện bằng thép không gỉ AISI 304 có lớp bảo vệ chống thấm nước

• Băng tải ra có động cơ

Thiết kế mô-đun cho phép tích hợp nhiều tùy chọn khác nhau tùy theo nhu cầu sử dụng:

- Máy cấp khay tự động

- Hệ thống băng chuyền tải khay tự động

- Hệ thống định lượng thể tích và cân nhiều đầu với băng tải tương ứng

- Băng chuyền giãn cách và cân chỉnh, ra khay,...

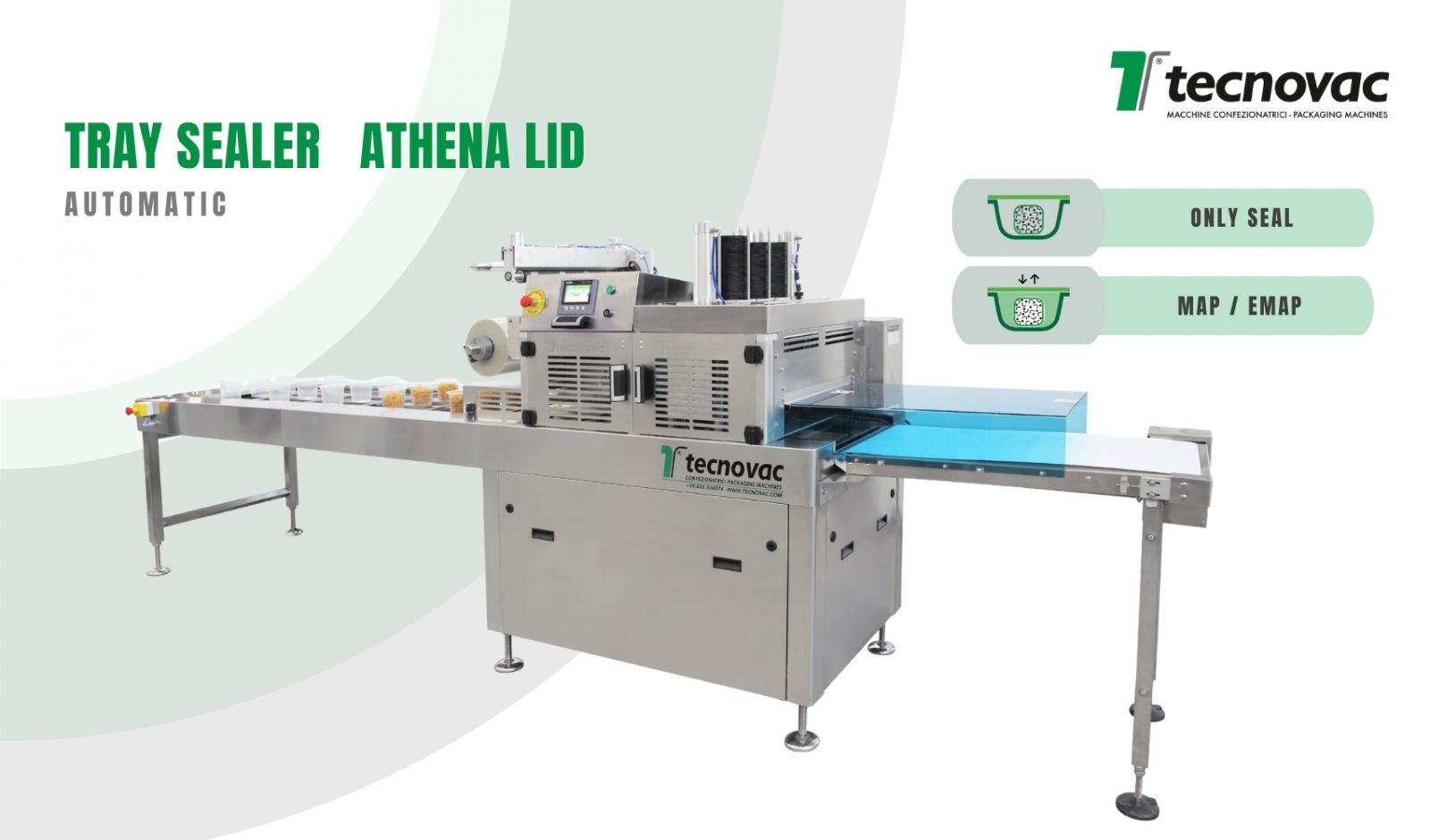

- Bao bì có tỷ lệ oxy cao (O2 > 21%)

- Cảm biến quang điện để định tâm màng in

- Bao bì khay có bất kỳ hình dạng nào, cắt bên trong, dán nhãn, màng hàn dán có thiết kế bóc tách.

2. BỘ KHUÔN ĐÓNG GÓI

Một bước đột phá tuyệt đối trong lĩnh vực đóng gói khay, là giải pháp tích hợp có thể đảm bảo Năng suất và Tính linh hoạt chỉ với một máy duy nhất. Giải pháp được cung cấp bởi ATHENA LID mới (hai khoang độc lập với hệ thống nâng hạ và thu/xả cuộn màng riêng biệt) có thể đảm bảo những cải tiến hiệu suất sau:

NĂNG SUẤT GẤP ĐÔI: Năng suất có thể được tăng lên bằng cách sử dụng 2 khuôn giống hệt nhau. Đồng thời, máy cho phép giảm thiểu màng thừa (không có màng thừa ở khu vực giữa hai khoang).

ĐỘ LINH HOẠT CAO: Máy cho phép đóng gói khay với hai quy cách khay khác nhau vì hai khoang đóng góicó thể hoạt động luân phiên.

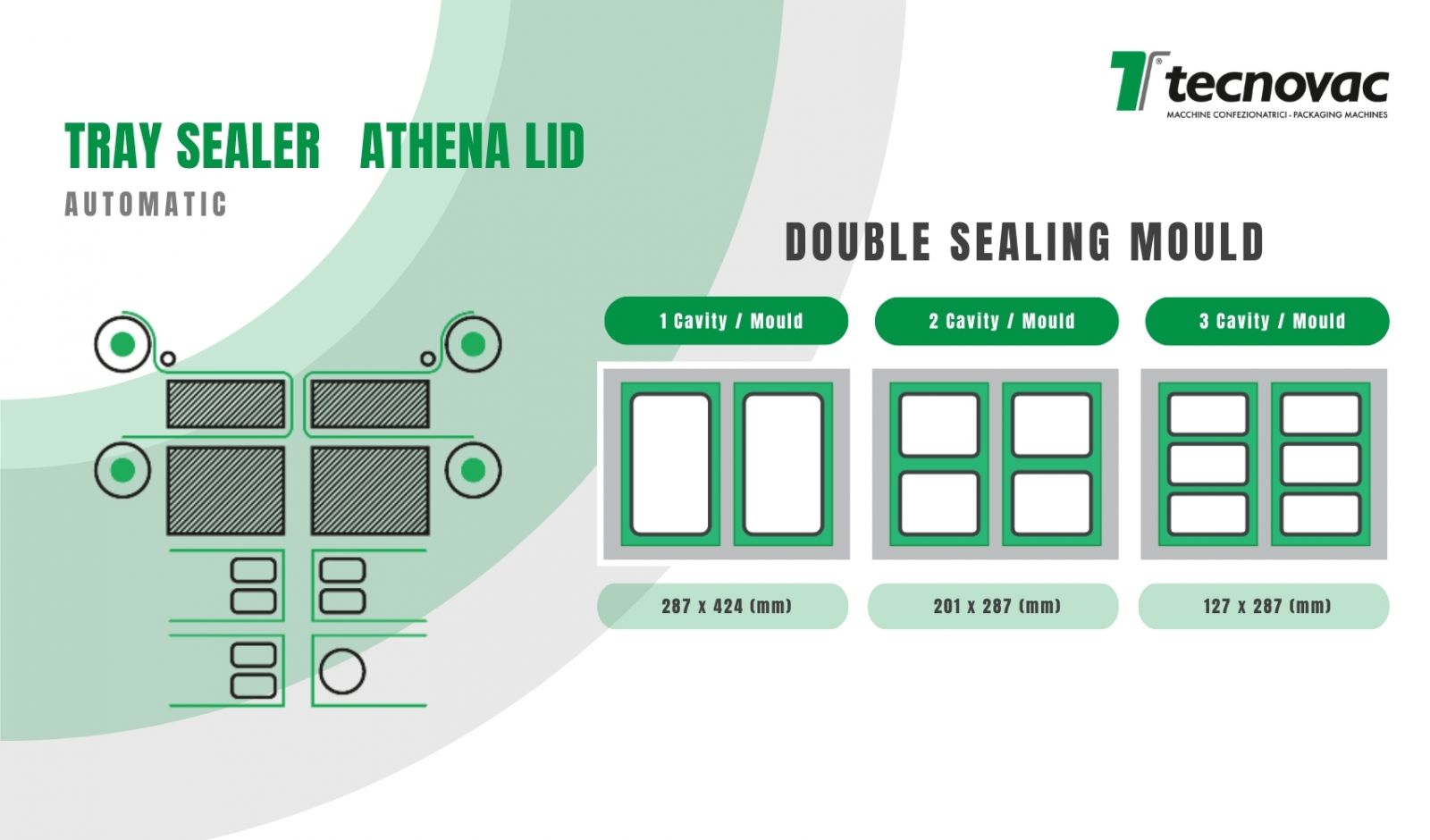

Diện tích dán tối đa của mỗi bộ khuôn là 287 mm x 424 mm x (cao) 110 mm khi máy được trang bị hệ thống M.A.P. (VG) hoặc đóng gói khay ép chân không Skin pack.

• Hệ thống thay khuôn nhanh

• Kết cấu nhôm phủ lớp chống ăn mòn

• Tấm dán chống dính

• Lưỡi cắt chắc chắn được xử lý làm cứng bề mặt để có độ bền tốt hơn

• Kiểm soát nhiệt độ để đảm bảo độ chính xác quá trình hàn dán.

• Kẹp tay cầm di chuyển bằng động cơ không chổi than

• Công nghệ SMART GAS

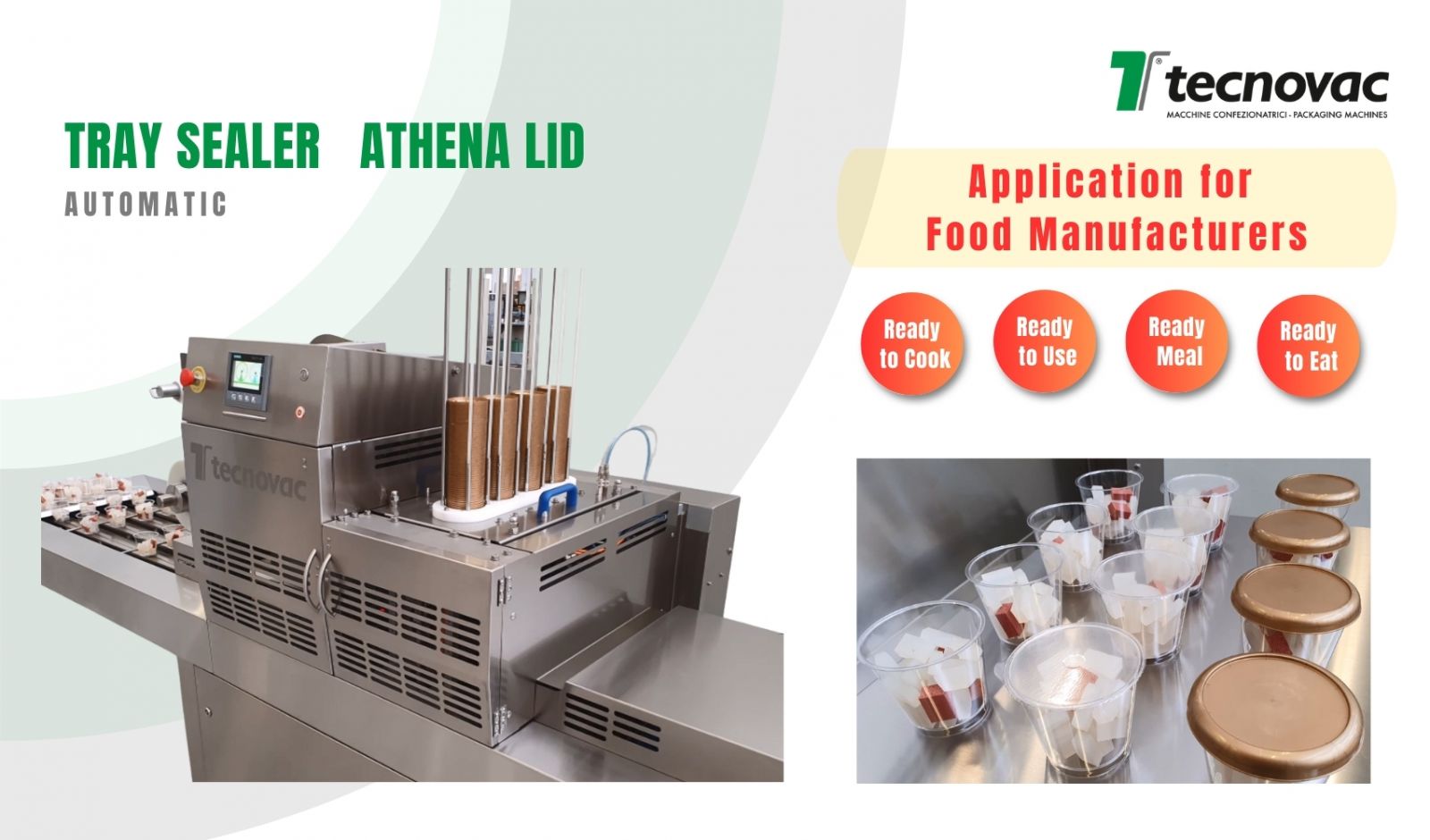

3. ỨNG DỤNG

4. TIÊU CHUẨN AN TOÀN

Máy tuân thủ các chỉ thị về máy móc hiện hành của EC ( Châu Âu) cũng như các tiêu chuẩn và quy định vệ sinh liên quan đến máy móc dành cho lĩnh vực thực phẩm.

5. HỖ TRỢ KỸ THUẬT

• Tư vấn thiết kế quy trình

•Thiết kế bao bì chức năng

• Thiết kế bao bì

• Lắp đặt tại chỗ

• Hướng dẫn sử dụng trực tiếp

• Sổ tay vận hành song ngữ
